Pino guia
Precisão
para a indústria.
Alinhamento e posicionamento para moldes, estampos e conjuntos mecânicos. Conte com o Grupo Tecnofix para especificar e cotar o componente da sua aplicação.
ATENDIMENTO INDUSTRIAL
Solicitar cotação
Conte o que você precisa e solicite sua cotação.
PEQUENO COMPONENTE. FUNÇÃO ESSENCIAL.
O que é um pino guia
e para que serve?
O pino guia estabelece a posição relativa entre componentes de uma montagem. A escolha adequada do diâmetro, da tolerância e do tratamento térmico ajuda a manter o alinhamento e a repetibilidade do conjunto.
Em moldes, dispositivos e equipamentos, isso contribui para montagens consistentes e reduz a necessidade de novos ajustes a cada intervenção.
ESPECIFIQUE COM SEGURANÇA
Modelos e especificações
de pinos guia.
Compare as configurações e informe a norma no orçamento. Medidas, disponibilidade e prazo são confirmados pela equipe comercial.
| Norma / Modelo | Características | Tratamento / Dureza | Aplicação | Cotação |
|---|---|---|---|---|
| DIN 7Paralelo sem têmpera | Aço ABNT 1045 · retificado | Sem tratamento térmico | Ajustagem e fixação mecânica. Tolerâncias m6, h8 ou h11 conforme a forma. | Cotar |
| DIN 6325Paralelo com têmpera | Retificado · tolerância m6 | 57 a 60 HRC | Moldes, estampos e dispositivos que exigem maior dureza. | Cotar |
| DIN 7979Paralelo com rosca interna | Retificado · tolerância m6 | Conforme a forma | Montagens com penetração total do pino e acesso para extração. | Cotar |
| DIN 1Cônico sem rosca | Geometria cônica | Consultar especificação | Posicionamento e alinhamento de componentes. | Cotar |
| DIN 258 / 7977Cônico com rosca externa | Aço ABNT 1045 · tolerância h10 | Sem tratamento térmico | Fixações que necessitam de desmontagem periódica. | Cotar |
| DIN 7978Cônico com rosca interna | Aço ABNT 1045 · tolerância h10 | Sem tratamento térmico | Posicionamento de peças com furos cegos. | Cotar |
A seleção depende do projeto, do ajuste com o alojamento e das condições de trabalho. Confirme os requisitos técnicos antes da compra.
ONDE A PRECISÃO FAZ DIFERENÇA
Da ferramentaria à linha de montagem.
Moldes e estampos
Posicionamento dos componentes e referência de montagem do ferramental.
Dispositivos de usinagem
Referenciamento de peças em operações que exigem repetibilidade.
Máquinas e automação
Alinhamento entre subconjuntos, dispositivos e equipamentos industriais.

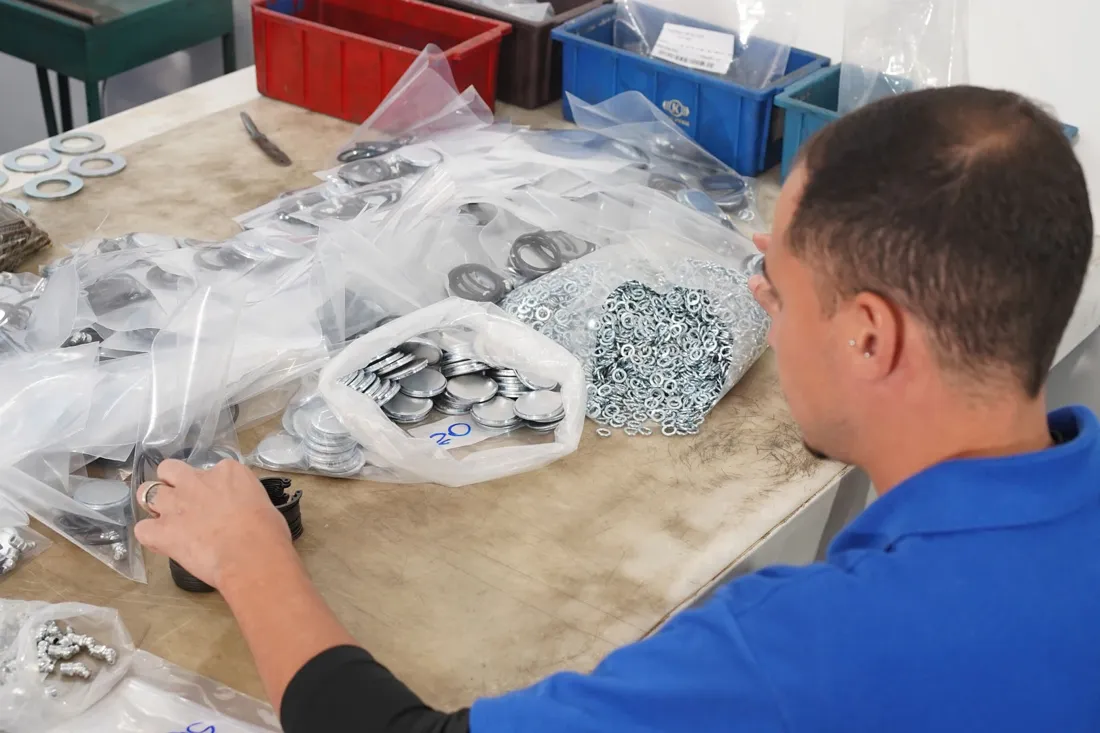

GRUPO TECNOFIX / NOSSA OPERAÇÃOQUALIDADE DOCUMENTADA
Confiança também
se comprova.
O sistema de gestão da Tecnofix Elementos de Fixação é certificado pela LRQA. Para quem compra, isso significa contar com uma referência documentada de gestão de processos e melhoria contínua.
A certificação apoia a avaliação e a homologação do fornecedor. Os requisitos de cada pino — como medidas, material e tolerâncias — devem constar na sua especificação de compra.
Consultar certificado completo Certificado nº 10600265 · Validade: 28/05/2027ANTES DE COTAR
Dúvidas de quem
precisa especificar.
Já tem o desenho da peça?
Envie pelo WhatsApp para análise.
Qual a diferença entre DIN 7 e DIN 6325?
O DIN 7 é um pino paralelo sem têmpera. O DIN 6325 possui tratamento térmico, adequado quando o projeto exige maior dureza e resistência ao desgaste. A escolha também depende do ajuste, do material do alojamento e das condições de uso.
Quais informações enviar para o orçamento?
Informe a norma ou o modelo, diâmetro, comprimento, quantidade e aplicação. Se o projeto definir material, dureza, tolerância ou acabamento, inclua esses requisitos. Um desenho técnico ajuda a conferir a especificação.
Quando utilizar um pino com rosca interna?
A rosca interna permite acoplar um recurso de extração, útil quando o pino fica embutido. Há opções paralelas, como o DIN 7979, e cônicas, como o DIN 7978. Verifique o acesso e o método de manutenção previstos no projeto.
A ISO 9001 certifica cada pino guia?
A ISO 9001:2015 certifica o sistema de gestão da qualidade, dentro do escopo do certificado. Ela não substitui a verificação das características do produto. Informe no orçamento a documentação técnica e os critérios de inspeção exigidos pela sua empresa.
Posso cotar sem saber a norma?
Sim. Informe a aplicação e as medidas disponíveis e selecione “Preciso de orientação” no formulário. A equipe pode apoiar a identificação da configuração a ser avaliada para o seu projeto.
